超精密加工中心

▼選用礦物鑄件結構；
▼剛性高，振動小，穩定性好，使用壽命長；
▼性能穩定，工作可靠，精度高，效益高；
▼日本SMC氣動元件；
▼德國海德漢0. 1um分辨率光柵尺；
▼可選用高精度滾珠絲桿及力矩直線電機；
▼可選用西門子，發那科，三菱控制系統。

產品編號

S650-C/Z650-C

所屬分類

超精密加工中心

產品描述

該機型一次裝夾可完成高精度，高光潔度，高效率的加工。

應用領域

石墨電極，石墨治具，光學模具，精密銅公，工程精密陶瓷加工。

技術參數

機型 Model	單位	S650-C	Z650-C
行程 Axis stroke
X軸工作行程 X travel distance	mm	500	500
Y軸工作行程 Y travel distance	mm	400	400
Z軸工作行程 Z travel distance	mm	250	250
工作臺 Working tabie
工作臺尺寸 Tabie size	mm	600×500	600×500
工作臺形式 Work tabie type	T-TABLE		T-TABLE
工作臺最大負重 Work piece max.weight	Kg	100	80
進給 Feedrate
X.Y.Z軸快速移動速度 X.Y.Z.Rapid speed	M/min	24	90
最高切削進給速度 Cutting speed	M/min	10	10
主軸 Spindle
主軸轉速 Spindie rpm	R/min	40000/36000/32000	40000/36000/32000
主軸功率 Spindie power	kw	3.7/5.5/8.5	3.7/5.5/8.5
刀庫 Atc
刀庫類型 Type of tool holder	自主研發伺服圓盤式
刀庫數量 Number of tool holders	12刀位/16刀位		12刀位/16刀位
刀柄形式 Hilt form	HSK-E25/E32/E40		HSK-E25/E32/E40
其他 Other
運動定位精度 Positioning	mm	0.005<	0.003
重復定位精度 Repeatability	mm	0.004(300mm)	0.002（300mm）
控制系統 CNC control	西門子/發那科/三菱		西門子/海德漢/力士樂
工作電壓 Rated voltage	380V三相（50-60HZ）
氣源壓力 Compressed air	MPA	0.55-0.65
機床總功率 Rated gross power	KVA	7.8	9
外形尺寸（長×寬×高）Machine size	mm	2050×1700×2480	2050×1700×2480
機床總重量 Machine weight	Kg	3200	3200

*上述機床精度技術參數參照國家標準，使用雷尼紹（RENISHAW）雙頻激光干涉儀和球桿儀檢測標定

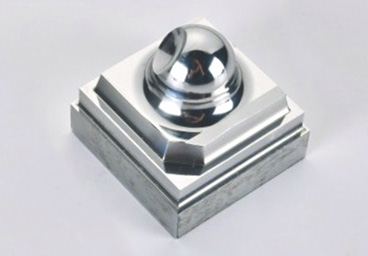

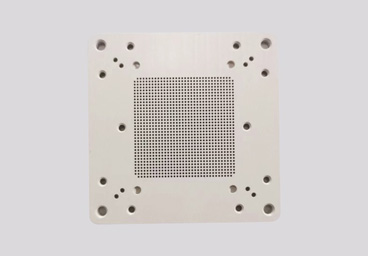

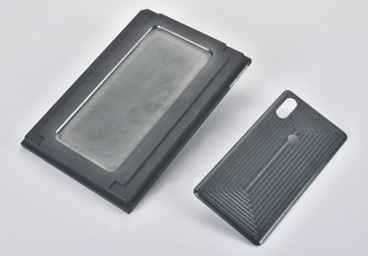

應用案例：
